2024/11/21 (Thu)

八重洲無線とケンウッドが元気な時代の
昔のアマチュア無線ハンディー機 YAESU FT-51。

こんなやつ。

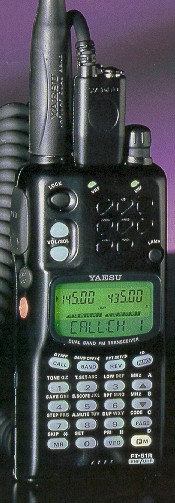

ネットにあった海外向けのＦＴ-５１Ｒの写真。
今となってはデカい部類になるんだろうね。
このスペックで当時はコンパクトな方でした。
ケンウッドのＴＨ－７８とかはまだデカかった気がする。

デザインがかっこいいし、防滴だし、２波同時受信可能。
発表されてから欲しくてね。
当時、若くてお金が無い中に発売まもなくで新品購入した無線機。
周波数を表示するマイクと一緒に。
今みたいにハンディで３万～の様に安くはなくて、
軽く５万超えていたと思う。

買ったのは地元で当時有名で今は潰れてしまった無線機屋。
あの無線屋、中心街から引っ越してから一気に傾いた感じしましたけどね。
でも、見方を変えれば無線機がバカ売れしていた時期にたっぷり蓄えて老後に
店舗兼自宅で新築して引っ越して、計画的に辞めたとみれば「お見事」です。
それはさておき、

バブル景気の設計と異常なアマチュア無線ブーム時代のMADE IN JAPAN。
買って以来、ハンディーとして、車載として使い倒して・・・
２０年近くなる・・のか。（あ～歳は取りたくない）
モービルで当時は５Ｗ運用で本体が熱くなり、
車内で直射日光にされされながら熱くなり、
冬は極寒で凍りながらと過ごしても、故障せずに今に至る。

晩年はもっぱらエアバンドの受信で活躍していたが、
ここ５年近くはずっと電源いれず、バッテリーも放電しきっていたので
内蔵リチウムがずっとメモリ保持していたんだと思う。
最近、おもむろに出してみるとメモリ保持が出来なくなっていました。
電池を変えると「初期値」になってしまい受信機で使うにはちょっと不便。
もっと延命させたいので修理してみた。

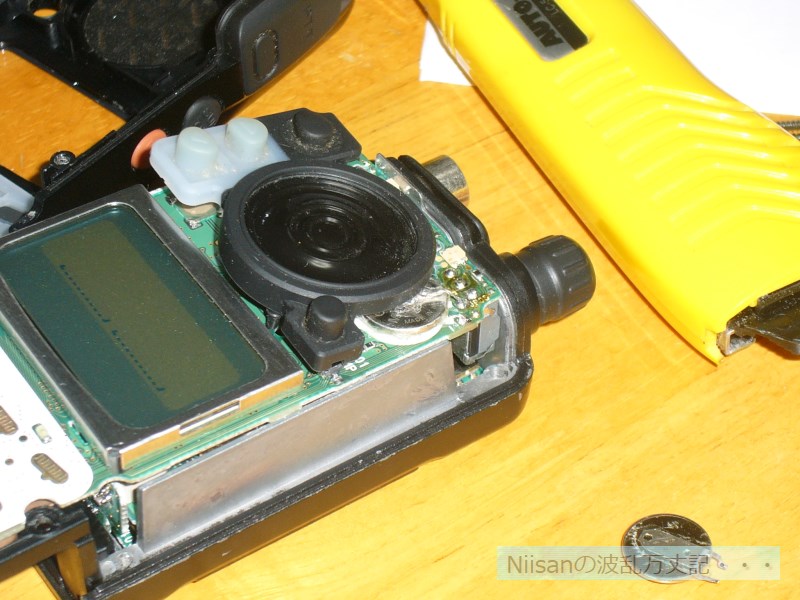

修理するのに分解してみると

BT1001という電池が使われていた。
BT1001はメーカーの部品番号らしい。
大きさ等を調べると「CR1025」という電池らしい。

専用タグ付きなのでメーカーに保守部品で注文するのが早い訳ですが、
「２０年前の商品。部品があるのだろうか」
「仮にあっても値段が１０００円近いだろうな」

と、いう訳で身近の物で交換できないかと考える訳です。

----------考える----------
・電池のスペースを考える
スピーカーとライトスイッチの隙間にある電池でスペースは無い。
同じ大きさの電池しか入らない。

・他の同等品は無いかを考える
電池タグも独特の形、電池の大きさも普通ではない小さいサイズ。
まず、簡単に入手可能な互換品はなさそう。

無いなら作ればよい。
これがエンジニアの発想。
単純に部品を交換するのはチェンジニア。

エンジニアに倣ってみる。

----------具体的にしてみる----------
・まず電池をどうするか
BT1001はCR1025。
電圧は３Ｖで容量は３０ｍＡのリチウム一次電池。
これは大型量販店で売ってる。
多分パナ製で３００円位。

・タグはどうするか
ビニール線から数本抜いて細い線を作って
ショートしない様加工してはんだ付けすることにする

・リチウム電池に熱を加えてパンクしないか？
パンクしたらその時はその時。
厚さ１ミリ程度の電池両面に半田コテ当てるので激熱くなるのは必至。
保冷剤敷いて冷却しながらピンポイントで短時間勝負をしてみる。
保冷剤に付く露はどうするか。→ちょっとぐらいなら大丈夫だろう（身勝手）

----------調達----------
ＣＲ１０２５を量販店で買うのは最後の手段
タグ付きであるかを物色するも「無い」。
次に電池だけで１００均にあるかを物色してみる。
一般的なＣＲ２０ｘｘシリーズはあるんだがＣＲ１０ｘｘになると全滅。
当たり前かもしれん。需要がそうはない。

ダイソーにＣＲ１２２０があった。
調べてみると容量が３５ｍＡ程。
大きさはＣＲ１０２５と比べて２ミリ大きく、厚さが０．５ミリ薄い。
２ミリ位ならなんとかなりそう、厚さが気持ち薄いのはまぁよい。
容量はＣＲ１０２５より０．５ｍＡ多い。
このサイズなら０．５ｍＡ程度でも多い方が良い。

ビニール線は工具箱にあったのを数センチ。
被覆はがして解して数本撚って作成。

----------製作----------
半田のノリを良くするために電池の表面を紙やすりで擦る。
メッキ剥がしと凹凸付ける為。

パックの保冷剤にティッシュ敷いて電池を置き、配線の極性を見ながら半田付け。
ピンセットでの作業。

半田付けした場所をやすりで馴らすと同時に余計な半田を削る。
絶縁用にセロテープを全面に貼って終わり。

----------取付----------
外した電池と同じ条件で半田付けする。
細かいので注意する。
あとコテ当てすぎると基盤や本体壊れるから注意。
組上げて本体をリセットする。

----------結果----------
無事にメモリ保持。
受信もＯＫ。
ダミーロード繋いでの送信も問題なし。
治りました。

※修理試す方は自己責任で。破損や怪我などしても一切責任は負いません。
またリチウム電池は半田コテなどで加熱するとダメージ大きく、破損、破裂の危険があります。

・２波同時受信
・広域受信
・乾電池で２Ｗ運用可能
・電圧が４Ｖまで下がっても動作する
こういうハンディは少ないからこれからも壊れるまでお付き合い。

この無線機の頃の「ザッ」と言うスケルチ音が大好き。

個人的に「名機」かな。
これに代わる新型ハンディに出会えない。
開局して以来、色々な無線機買って使っていたけど、
手元に最後まで残った無線機はこれだけ。
未だに壊れずに常に性能と機能を満たしてくれる。
